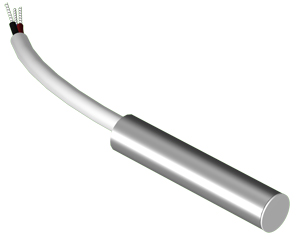

Напряжение питания, Uраб.: 7,7…9,0 В Гистерезис: <15% Частота переключения, Fmax: 1500 Гц Номинальное напряжение питания, Uном.: 8,2 В Выходной ток с демпфированным генератором: 0,1мАIд 1,0 мА Входное сопротивление согласующего усилителя: 500…1000 Ом Номинальное входное сопротивление согласующего усилителя (1): 10% Добавочное сопротивление между выключателем и усилителем: 0…50 Ом Формат, мм: 6,5х32 Номинальное входное сопротивление согласующего усилителя: 1000 Ом Номинальный зазор (Сталь 35): 1,5 мм Рабочий зазор (Сталь 35): 0...1,2 мм Способ монтажа: Встраиваемый Выключатели индуктивные бесконтактные взрывозащищенные (далее по тексту – выключатели) предназначены:- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;- для применения в качестве элементов автоматизированных систем управления технологическими процессами Область применения – подземные выработки шахт и их наземные строения, опасные по рудничному газу (метану) и (или) горючей пыли, а также взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2011 и отраслевых Правил безопасности, регламенти- рующих применение данного оборудования во взрывоопасных зонах.Выключатели относятся к взрывобезопасному электрооборудованию и имеют маркировку взрывозащиты по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:- PO Ex ia ma I Ma Х / 0 Ex ia ma IIC T6 Ga Х для ISB D0B-1,5-N и ISB D0B-1,5-N-С;- PO Ex ia ma I Ma Х / 0 Ex ia ma IIC T4 Ga Х для ISB D0B-1,5-N-H и ISB D0B-1,5-N-C2.Знак «Х» в маркировке взрывозащиты выключателейуказывает на специальные условия их безопасного применения, заключающиеся в следующем:- к входным искробезопасным электрическим цепям выключателей могут подключаться устройства, выполненные с видом взрывозащиты «искробезопасная электрическая цепь, уровня ia» и имеющие действующие сертификаты соот- ветствия, допускающие возможность их применения во взрывоопасных зонах или вне взрывоопасных зон в качестве связанного электрооборудования. Электрические параметры подключаемых устройств с учетом линии связи: напря- жение, ток, мощность, индуктивность и электрическая емкость должны соответствовать искробезопасным параметрам выключателей;- выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных механических нагрузок.Выключатели обеспечивают непрерывный круглосуточный режим работы. Сертификат соответствия № ЕАЭС RU C-RU.АМ02.В.00339/20от 06.05.2020 г.2. Принцип действия.Выключатель имеет чувствительную поверхность, предназначенную для контроля положения металлических объек- тов. При приближении к чувствительной поверхности выключателя любого металла ток выключателя уменьшается пропорционально расстоянию между выключателем и объектом воздействия.3. Обеспечение взрывозащитыВзрывозащищенность выключателей обеспечивается взрывозащитой видов «искробезопасная электрическая цепь «i»по ГОСТ 31610.11-2014 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012.Выключатели имеют следующую маркировку взрывозащиты:- PO Ex ia ma I Ma Х / 0 Ex ia ma IIC T6 Ga Х для ISB D0B-1,5-N и ISB D0B-1,5-N-С;- PO Ex ia ma I Ma Х / 0 Ex ia ma IIC T4 Ga Х для ISB D0B-1,5-N-H и ISB D0B-1,5-N-C2.Взрывозащищенность обеспечивается следующими мерами:- питание выключателей осуществляется от сертифицированной искробезопасной цепи уровня «ia» для взрывоопас- ных смесей категории I или категории II согласно ГОСТ 31610.11-2014 от связанного электрооборудования с марки- ровкой взрывозащиты[Exia]I/ [Ex ia Ga] IIC X;- выключатель залит компаундом и имеет неразборную конструкцию, электрическая прочность изоляции искробезо- пасных цепей относительно корпуса датчика – 500В.Конструкция выключателей отвечает всем относящимся к ним требованиям ГОСТ 31610.0-2014.
