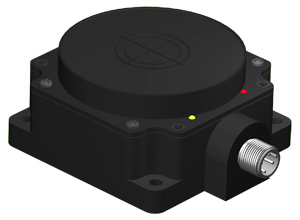

Напряжение питания, Uраб.: 7,7…9,0 В Номинальное напряжение питания, Uном.: 8,2 В Выходной ток с демпфированным генератором: 0,1мАIд 1,0 мА Входное сопротивление согласующего усилителя: 500…1000 Ом Номинальное входное сопротивление согласующего усилителя (1): 10% Добавочное сопротивление между выключателем и усилителем: 0…50 Ом Номинальное входное сопротивление согласующего усилителя: 1000 Ом Выключатели индуктивные бесконтактные взрывозащищенные (далее по тексту – выключатели) предназначены:- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;- для применения в качестве элементов автоматизированных систем управления технологическими процессами Область применения – подземные выработки шахт и их наземные строения, опасные по рудничному газу (метану) и (или) горючей пыли, а также взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкойвзрывозащиты,требованиямиГОСТIEC60079-14-2011иотраслевыхПравилбезопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.Выключатели относятся к взрывобезопасному электрооборудованию и имеют маркировку взрывозащиты по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:- PO Ex ia ma I Ma Х / 0Ex ia ma IIC T6 Ga Х дляISN IC7P5-R35-N-S4 ISN IC7P5-R35-N-S4-С;- PO Ex ia ma I Ma Х / 0Ex ia ma IIC T4 Ga Х для ISN IC7P5-R35-N-S4-H ISN IC7P5-R35-N-S4-C2.Знак «Х» в маркировке взрывозащиты выключателейуказывает на специальные условия их безопасного применения, заключающиеся в следующем:- к входным искробезопасным электрическим цепям выключателей могут подключаться устройства, выполненные с видомвзрывозащиты«искробезопаснаяэлектрическаяцепь,уровняia»иимеющиедействующиесертификаты соответствия,допускающиевозможностьихприменениявовзрывоопасныхзонахиливневзрывоопасныхзонв качестве связанного электрооборудования. Электрические параметры подключаемых устройств с учетом линии связи: напряжение,ток,мощность,индуктивностьиэлектрическаяемкостьдолжнысоответствоватьискробезопасным параметрам выключателей;- выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных механических нагрузок.Выключатели обеспечивают непрерывный круглосуточный режим работы. Сертификат соответствия № ЕАЭС RU C-RU.АМ02.В.00339/20от 06.05.2020 г.2. Принцип действия.Выключатель имеет чувствительную поверхность, предназначенную для контроля положения металлических объектов. При приближении к чувствительной поверхности выключателя любого металла ток выключателя уменьшается пропорционально расстоянию между выключателем и объектом воздействия.3. Обеспечение взрывозащитыВзрывозащищенность выключателей обеспечивается взрывозащитой видов «искробезопасная электрическая цепь «i»по ГОСТ 31610.11-2014 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012.Выключатели имеют следующую маркировку взрывозащиты:- PO Ex ia ma I Ma Х / 0Ex ia ma IIC T6 Ga Х дляISN IC7P5-R35-N-S4 ISN IC7P5-R35-N-S4-С;- PO Ex ia ma I Ma Х / 0Ex ia ma IIC T4 Ga Х для ISN IC7P5-R35-N-S4-H ISN IC7P5-R35-N-S4-C2,Взрывозащищенность обеспечивается следующими мерами:- питание выключателей осуществляется от сертифицированной искробезопасной цепи уровня «ia» для взрывоопасных смесей категории I или категории II согласно ГОСТ 31610.11-2014 от связанного электрооборудования с маркировкой взрывозащиты [Ex ia Ga] IIC X;- выключатель залит компаундом и имеет неразборную конструкцию, электрическая прочность изоляции искробезопасных цепей относительно корпуса датчика – 500В.Конструкция выключателей отвечает всем относящимся к ним требованиям ГОСТ 31610.0-2014.
