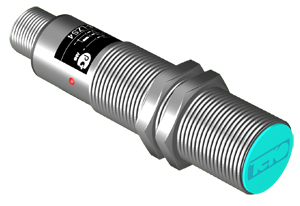

Индуктивный датчик ТЕКО ISBEх AC41S-31P-8-LZS4-C
7466,00 руб. с НДС
Тип товара:
Индуктивные датчики ТЕКО
Производитель:
ТЕКО
Артикул:
15757110
Наличие:
В наличии
Диапазон рабочих температур: -45°С...+65°С
Степень защиты по ГОСТ 14254-96: IP67
Диапазон рабочих напряжений, Uраб.: 10...30 В DC
Максимальный рабочий ток, Imax: 250 мА
Материал корпуса: 12Х18Н10Т
Падение напряжения при Imax, Ud: 2,5 В
Присоединение / Подключение: Соединитель S19, S20
Световая индикация: Есть
Тип контакта / Структура выхода: PNP Замыкающий
Тип корпуса: Цилиндрический резьбовой
Способ подключения: Разъемно-штекерное
Функция выходного сигнала: НО Замыкающий
Схема подключения: 3х проводный
Комплексная защита: Есть
Тип монтажа: Встраиваемый
Рабочий зазор: 0...7,2 м
Частота переключения, Fmax: 600 Гц
Размер корпуса, ДxШxДл : M18x1x82
Номинальное расстояние срабатывания: 8 мм
Тип выходного сигнала (3): PNP
Специальное исполнение: Взрывобезопасное исполнение
Диаметр резьбового корпуса: M18
Длина в мм.: 82
1. Назначение и область применения
Выключатели индуктивные бесконтактные взрывозащищенные (далее по тексту – выключатели) предназначены:
- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным
устройством;
- для применения в качестве элементов автоматизированных систем управления технологическими процессами;
Выключатели обеспечивают бесконтактную коммутацию промышленного оборудования, предназначенного для
объектов, опасных по горючим газам или пыли во взрывоопасных зонах согласно ГОСТ 31610.0-2014
«Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ IEC 60079-14-2011.
Выключатели относятся к взрывозащищенному электрооборудованию и имеют маркировку взрывозащиты по
ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:
- 1Ex mb II T6 Gb X для газовых сред.
- Ex tb IIIC T85°C Db X для пылевых сред.
Знак «Х» в маркировке взрывозащиты выключателей указывает на специальные условия их безопасного применения.
Выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных
механических нагрузок.
Выключатели обеспечивают непрерывный круглосуточный режим работы.
Сертификат соответствия № ЕАЭС RU C-RU.АД07.В.00898/20 от 17.01.2020 г.
2. Принцип действия
При приближении к чувствительной поверхности датчика объекта воздействия из любого металла происходит
демпфирование электромагнитного поля и уменьшение амплитуды колебаний генератора, срабатывает пороговое
устройство (триггер) и переключается электронный ключ датчика, который производит коммутацию электрических
цепей.
3. Обеспечение взрывозащиты
Взрывозащищенность выключателей обеспечивается выполнением их конструкции в соответствии с общими
требованиями по ГОСТ 31610.0-2014, а также видом взрывозащиты «герметизация компаундом «m» по
ГОСТ Р МЭК 60079-18-2012 и видом взрывозащиты от воспламенения пыли «t» по ГОСТ Р МЭК 60079-31-2010.
Выключатели имеют следующую маркировку взрывозащиты:
- 1Ex mb II T6 Gb X для газовых сред.
- Ex tb IIIC T85°C Db X для пылевых сред.
Выключатель залит компаундом и имеет неразборную конструкцию, электрическая прочность изоляции
электрических цепей относительно корпуса датчика – 500 В.
